LaserCutter
Benutzung des LaserCutters erst nach Einweisung!!!
Am einfachsten erstellt man eine maximal A4 große Vorlage in Inkscape:
- Schwarze + graue Formen werden zeilenweise Graviert.
- Blaue Linien werden vectoriel Graviert
- Rote Linien werden geschnitten.
Detailierte Beschreibung mit Videos gibts unter der Steuersoftware k40whisperer
Erprobte Schnittwerte
| Material | Stärke | Geschwindigkeit [mm/s] | Strom [mA] | Durchgänge | Ergebnis |
|---|---|---|---|---|---|
| Pappel+PMMA | 300 | 10 | 1 | Rastergravur mittelhell | |
| Buche | 300 | 10 | 1 | Rastergravur mittelhell | |
| Leder | 300 | 10 | 1 | Rastergravur ordentlich | |
| Pappel | 20 | 4 | 1 | Vectorgravur dunkel | |
| Pappel | 5 mm | 8 | 10 | 1 | Schneidet durch |
| Pappel | 3 mm | | | | Schneidet durch - sehr schwarze Kante |
| Pappel | 3 mm | 15 | 15 | 1 | Schneidet durch |
| Pappel | 4 mm | 7 | 16 | 1 | Schneidet gerade durch |
| Buche | 4 mm | 5 | 15 | 2 | Schneidet durch - sehr schwarze Kante |
| Kiefer | 4 mm | 10 | 15 | 1 | Schneidet durch |
| Papier | 160 g/m² | 30 | 4 | 1 | Schneidet durch |
| Papier | 80 g/m² | 35 | 4 | 1 | Schneidet 1 Blatt durch, das 2. an |
| PMMA | 4 mm | 3 | 15 | 1 | Schneidet durch, Blasen an der Schnittkante |
| PMMA | 4 mm | 11 | 15 | 2 | Schneidet durch - Perfekte Schnittkante |
| PMMA | 2 mm | | | | Schneidet durch - Perfekte Schnittkante |
| MDF | 1,8 mm | 15 | 10 | 2 | Schneidet durch |
| Balsa | 3 mm | 28 | 10 | 1 | Schneidet durch - Perfekte Schnittkante |
| Alu eloxiert | 10 | 12,5 - 15 | 1 | Vektorgravur |
Bezugsquellen Material
| Material | Bezugsquelle | Kosten pro 300mm x 200mm |
|---|---|---|
| Plexiglas XT (1,5; 2; 3; 4; 5mm) | hbholzmaus | 2mm 1,56€; 3mm 2,52€; 4mm 3,12€ |
| Pappel | Obi / Toom / Habisreutinger | |
| Kiefer/Buche | Obi / Toom | |
| Mylar Folie | Amazon | 11€/50Stück |
Gefahren
- Der Laser ist mit 10.6µm Infrarotstrahlung nicht sichtbar.
- Die 60W schneiden neben Holz auch Problemlos Haut und Augen - auch reflektierte Anteile des Strahls können noch das Auge zerstören.
- Die Laserröhre arbeitet im Betrieb mit bis zu 25kV - immer alle Klappen geschlossen halten. Kühlwasser und Wasserkühler nicht berühren!!!
- Die Linse hat eine Thorium Beschichtung (radioaktiv) - nicht zerkratzen und nach anfassen sofort Hände Waschen ( -> Zerstörung )
- Keine blanken Metallteile lasern - sie könnten den Laser reflektieren und die Sichtscheibe zerstören!
- Das Werkstück oder dessen Dämpfe können Feuer fangen - Nie den Laser unbeaufsichtigt arbeiten lassen. Bei starker Feuerentwicklung sofort Hauptschalter abschalten.
Gefährliche Materialien -> **NICHT verwenden!**
- Polyvinylchlorid (PVC, Vinyl) erzeugt beim verbrennen Salzsäuredämpfe!
- Kevlar (para-aramid synthetic fiber) + Polyurethan erzeugt beim Erhitzen Blausäure!
- PTFE/Teflon (Polytetrafluoroethylen) erzeugt beim verbrennen Flussäuredämpfe!
- Platten, die Carbonfasern enthalten (gefährliche Stäube)
- Alle Materialien, die Halogene (Fluor, Chlor, Brom, Jod) enthalten (z.B.: Fluor-Kautschuk bzw. Fluorkarbon-Kautschuk)
Geeignete Materialien
- Holz, Sperrholz, Multiplex mit IF20/IF67 Verleimung (für Innenbereich)
- MDF
- Leder
- Papier, Karton, Schmirgelpapier
- PMMA (Acryl, Plexigals)
- Depron
- Moosgummi
- Mylarfolie für Schablonen
- Schaumstoffmatten aus PVC-freiem TPE
Bedingt geeignete Materialien
- Metalle ( lassen sich nur mit speziellen Folien/Beschichtungen gravieren)
- Polystyrol (als Platten, Styropor, Styrodur) → sehr leicht entflammbar
- Polycarbonat (Dampf beschädigt Linse - nur mit Sperrluft)
- Holz mit Plastikbeschichtungen (s.o.)
Einweisung
Links
- https://vimeo.com/1615418 Test auf Chlor mit Kupferdraht (Beilsteinprobe)
- https://www.festi.info/boxes.py/ Genialer Box-Generator
Probleme

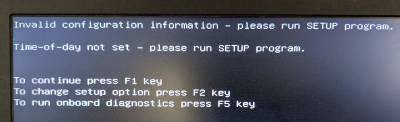

Falls der Rechner mal wieder seine Bios Einstellung verlieren sollte (wenn der Strom weg war oder das Netzteil ausgesteckt wurde) kommt folgende Fehlermeldung:

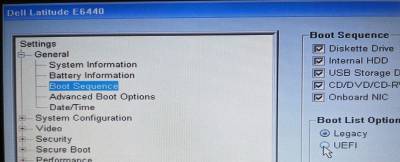

Die richtige Taste ist dann F2 und im Bios muss dann die Bootreihenfolge wieder auf UEFI gestellt werden:
Falls nur "Invalid partition table!" kommt, kann man auch beim Start mit F2 ins Bios und die Reihenfolge korrigieren
