Anwendung: zum Beispiel einen Schriftzug Fräsen. Dazu muss ein V-Fräser je nach Stärke der Schrift unterschiedlich tief eintauchen.

Die gewählte Software ist F-Engrave.

Empfehlung: DXF mit Inkscape erstellen. Kein Verlust durch Rastergrafik, die Skalierung geht mit rüber und der Nullpunkt wird auf die untere linke Bildecke gesetzt. So kann man die Gravur sauber in Inkscape auf seinem Werkstück platzieren.

Beispiel: Die grünen Linien wurden aus Freecad exportiert und dienen nur der Ausrichtung. Der Layer wird beim DXF generieren nicht mit gewählt.

Für den DXF Export müssen die Schriften in Pfade umgewandelt werden. Dabei können auch eventuelle unsaubere stellen korrigiert werden. generated DXF

python -m pip install pyclipper
python f-engrave.py

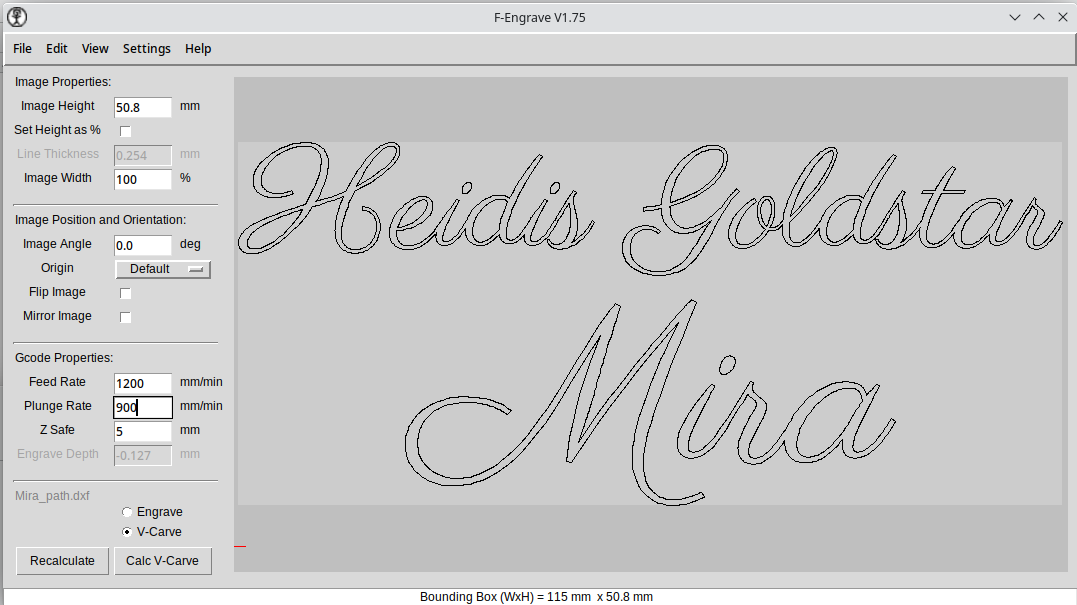

• Feed Rate: Geschwindigkeit, mit der der sich der Fräser horizontal bewegt.
• Plunge Rate: Geschwindigkeit, mit der sich der Fräser vertikal bewegt.
• Z Safe: Sichere Höhe über dem Werkstück

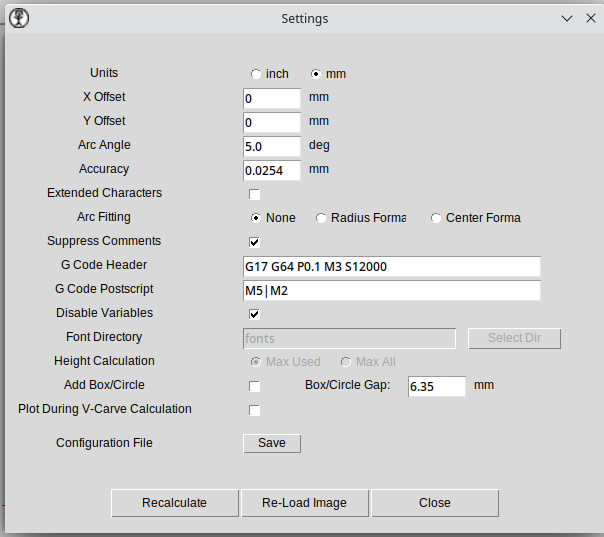

• G Code Header: Start G Code für die genutzte Fräse. Hier Grosse Fräse mit 12000 Umdrehungen: G17 G64 P0.1 M3 S12000

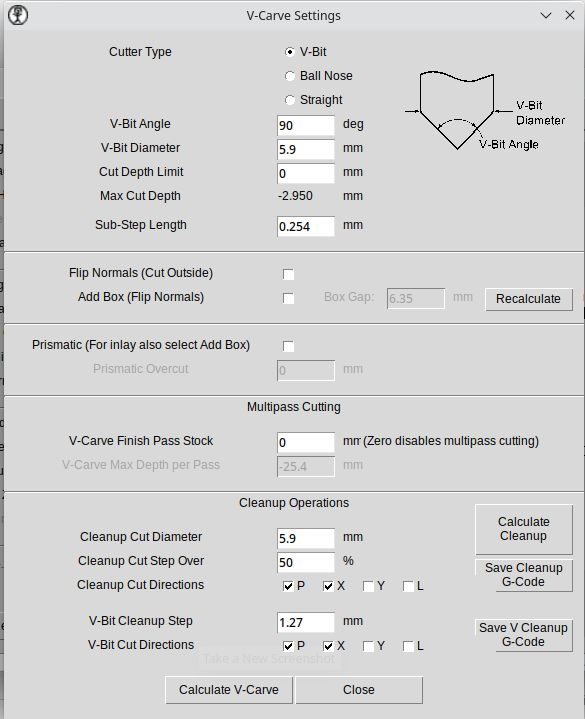

• V-Bit Angle: Eigenschaft des V-Bits
• V-Bit Diameter: Zur Sicherheit lieber etwas kleiner angeben. (Max Cut Depth wird aus diesem Wert berechnet)
• Cleanup Cut Diameter: Gleich wie V-Bit Diameter

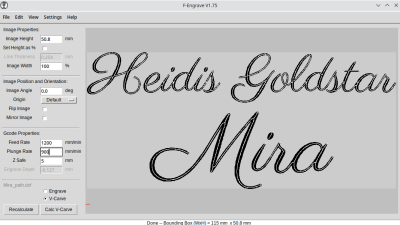

Mit File-Save GCode wird nur die AUssenkontur gespeichert. Wenn die zu gravierende Fläche grösser ist als die maximale Breite des Fräsers, muss ein cleanup durchgeführt werden. Der entsprechende GCode kann im Settings Menü separat exportiert werden.

v-cut_mira_path_fengrave_setings.zip

v-cut_mira_path_gcode.zip
