Howto: Generieren von G-Code aus Freecad für die große Fräse

Freecad vorbereiten

Umstellen der Einheiten auf mm/min, damit es keine Probleme mit der Fräse gibt

Und natürlich sollte man ein fertiges 3D Modell in Freecad haben, welches man gerne fräsen möchte.

Fräsdaten erstellen

Job anlegen

Zu fräsendes Teil markieren, dann Anlegen eines neuen Jobs in der Path Workbench

Stock definieren & Nullpunkt festlegen

Stock in X und Y Richtung erweitern. Wenn die Aussenkontur des Bauteils gefräst werden soll, sollte der Stock genügend Luft nach aussen bieten (z.B. bei einem 6mm Fräser 10mm). Ansonsten muss der Stock nicht erweitert werden. In Y-Richtung empfiehlt es sich nach oben um 2 zehntel zu erweitern, damit der Fräser zuverlässig durch das Werkstück kommt.

Der Nullpunkt sollte an die obere rechte Ecke (siehe Bild) gesetzt werden.

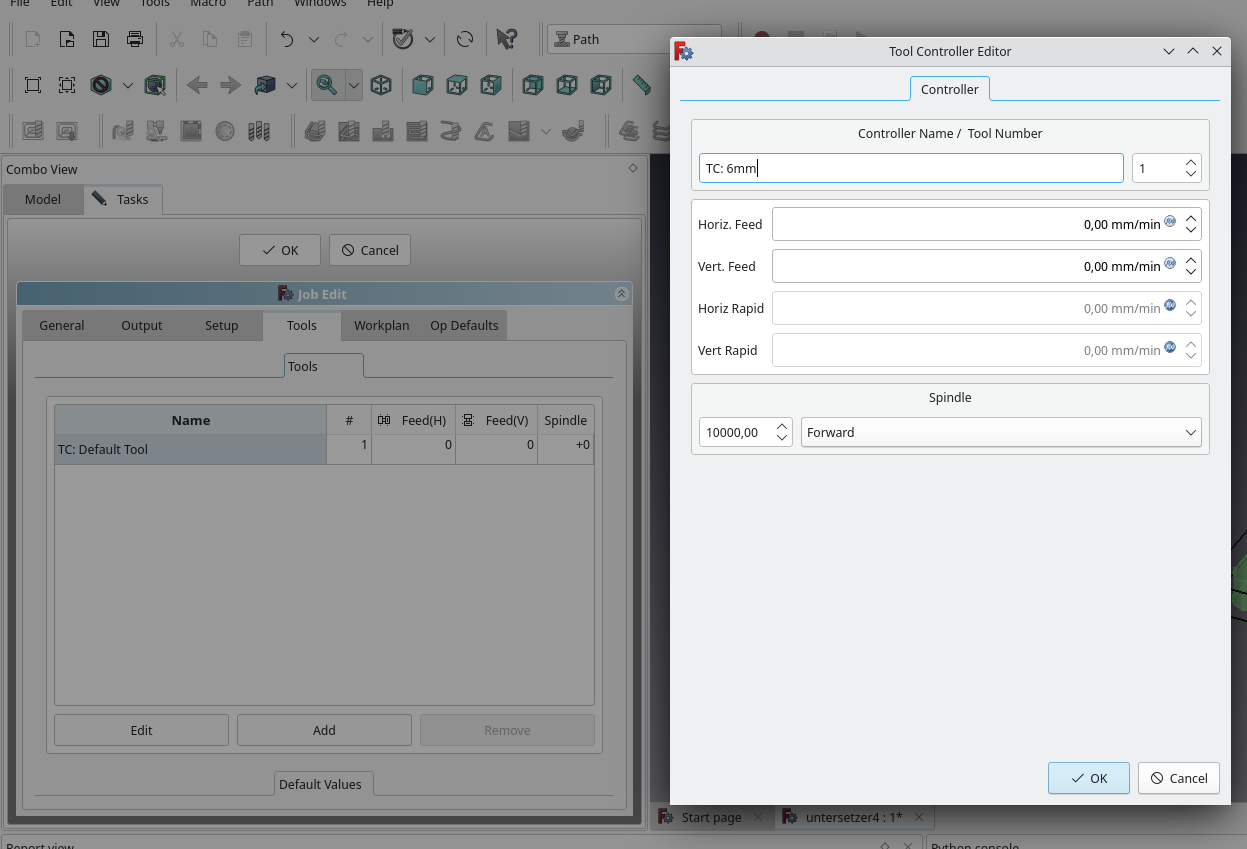

Tool Setup

Schnittdaten siehe: https://wiki.innovationswerkstatt.org/anleitungen:cncfraese#schnittdaten

Im Beispiel 9mm Multiplex: 1800 Für die vertikale Richtung kann als Faustformel die Hälfte genommen werden.

Nach festlegen der Default Werte muss der Job gespeichert werden, da diese sonst wieder auf 0 gesetzt werden.
